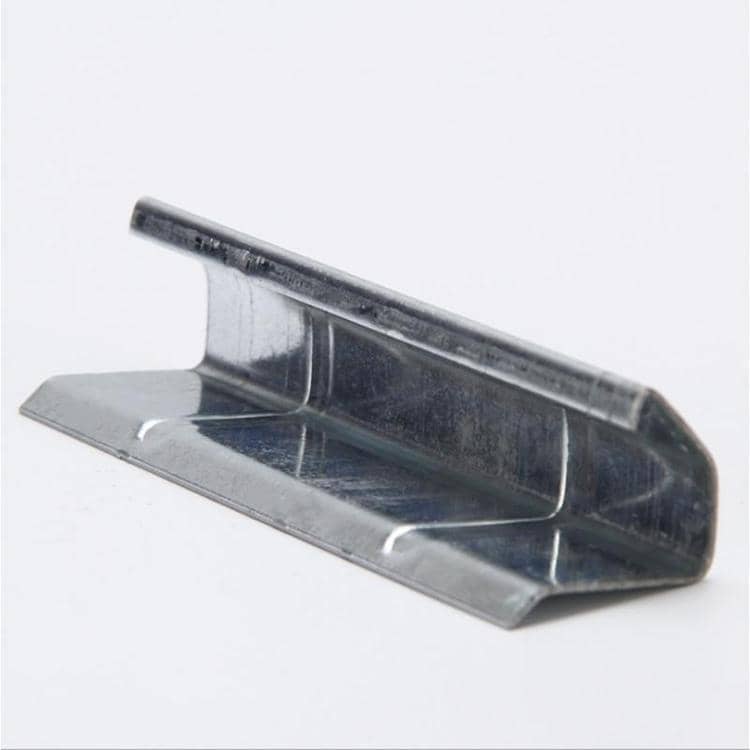

共板法兰风管卡条

镀锌共板法兰风管是以镀锌钢板为主要原材料，经过咬口，机械加工成型，具有现场制作方便，同时具有可设计性，是传统的通风、空调用管道，同时随着技术的发展，由以前的手工制作改变为现在得全部机械化生产，效率高，加工尺寸精准误差小等特点。

镀锌风管制作一般规定:

一、制作风管前，首先要检查使用的材料是否符合质量要求，是否有出厂合格证明或质量鉴定文件，如无上述证明文件应进行外观检查，并应符合下列要求：

1、板材表面应平整，厚度均匀，无凹凸及明显的压伤现象，并不得有裂纹、砂眼、结疤及刺边和锈蚀情况。

2、型钢应该等型，均匀，不应该有裂纹，气泡，窝穴等其他影响质量的缺陷。

3、其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。

二、镀锌风管和配件表面平整，圆弧均匀，纵向接缝应错开；咬口缝应紧密 ，宽度均匀。焊缝应做外观检查，不应有气孔、砂眼、夹渣、裂缝等缺陷，焊接后钢板的变形应矫正。

三、制作金属镀锌风管和管件，外径或外长的允许偏差：小于或等于300mm为-1mm；大于300mm为-2mm。其中制作法兰，圆形法兰内径或矩形法兰内边尺寸允许偏差为+2mm，不平度不应大于2mm。

四、风道系统内所有直角转弯处均安装消声弯头，消声弯头内设镀锌铁板导流片。

五、风道保温层用聚苯乙烯泡沫板制作，泡沫板密度:40kg/立方米，厚度35mm，（表面温度不得低于5度），保温层边部接合部位应采用梯台或或榫槽结构，用树脂粘贴。外表面用铝箔布裹住，用热敏胶带粘贴严密，风道外表面不得有结露现象。

六、风道采用机械咬口，规整严密，接口内表面大玻璃胶。

七、风道与风口接合用带保温层的软管连接。

八、风道安装应平、直，主风道安装不直度小于等于1.5mm/米，不平度小于等于1mm/米。

九、镀锌风管加固：矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在1.2m以上的均应采取加固措施。
